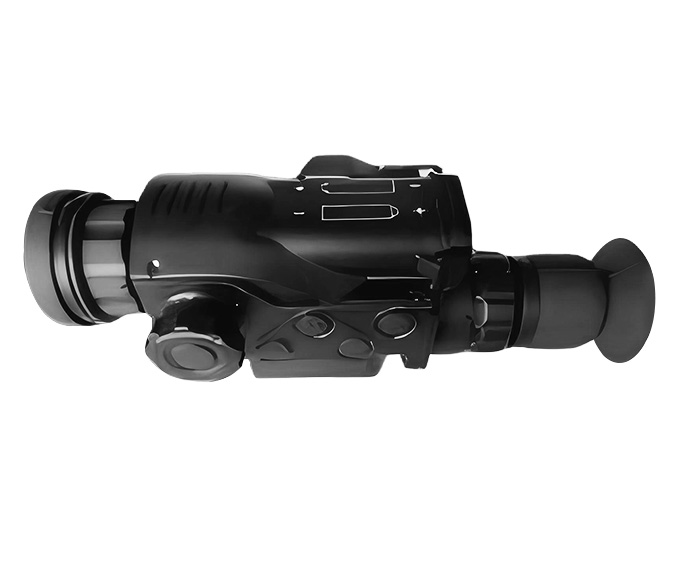

مكونات المنتج: يتكون المنظار من عدسة موضوعية، وكاشف الأشعة تحت الحمراء، ودائرة قراءة، ودائرة معالجة الإشارة، وأزرار، وشاشة، وجسم المنظار، وذراع تثبيت المنظار والبندقية، بناءً على وظيفته.

المواصفات الفنية القتالية الرئيسية:

1. المواصفات الفنية التكتيكية الرئيسية

1.1 الوزن: ≤ 1 كجم.

١.٢ نطاق التشغيل: في ظروف الرؤية الجوية القياسية (الرؤية > ٢٠ كم)، ودرجة الحرارة العادية، والرطوبة النسبية ≤ ٨٠٪، وفرق درجة حرارة الهدف عن الخلفية ≥ ١٠ درجات مئوية:

نطاق التعرف على الأهداف المتحركة الفردية: ≥ ٨٠٠ متر

نطاق التعرف على المركبات المتحركة: ≥ ١٥٠٠ متر

١.٣ كاشف الأشعة تحت الحمراء

أ) النوع: كاشف أشعة تحت حمراء غير مبرد

ب) الدقة: ٣٨٤ × ٢٨٨

ج) نطاق الطول الموجي: ٨-١٤ ميكرومتر

د) حجم البكسل: ١٢ ميكرومتر

هـ) صافي البعد البؤري: ≤ ٤٠ ميكرومتر كلفن

١.٤ عدسة موضوعية

أ) القطر: ٦٤ مم

ب) البعد البؤري: f = ٦٤ مم، f = ١

ج) نطاق التركيز: ١٠ أمتار إلى ∞

أ) مجال الرؤية: ٤ درجات × ٣ درجات (القيمة الاسمية) القيمة)

1.5 الشاشة والعدسة العينية

أ) الشاشة: شاشة OLED ثنائية العدسات؛

ب) دقة الشاشة: 800×600؛

ج) مسافة بؤبؤ العين: >35 مم.

1.6 الواجهات الخارجية

أ) مخرج الفيديو: CCIR/PAL؛

ب) واجهة الاتصال: منفذ تسلسلي RS232.

1.7 مصدر الطاقة

أ) عمر البطارية: 8 ساعات؛

ب) مصدر الطاقة الخارجي: يدعم مصدر طاقة خارجي.

1.8 عناصر التحكم التشغيلية

أ) مفتاح الطاقة: التبديل يدويًا بين البطارية، وإيقاف التشغيل، والطاقة الخارجية.

ب) المعايرة التلقائية: بدء المعايرة تلقائيًا عند تشغيل الجهاز.

ج) ضبط التركيز البصري: ضبط التركيز البصري آليًا.

د) تكبير الصورة إلكترونيًا: تكبير الصورة إلكترونيًا بعد المعايرة التلقائية.

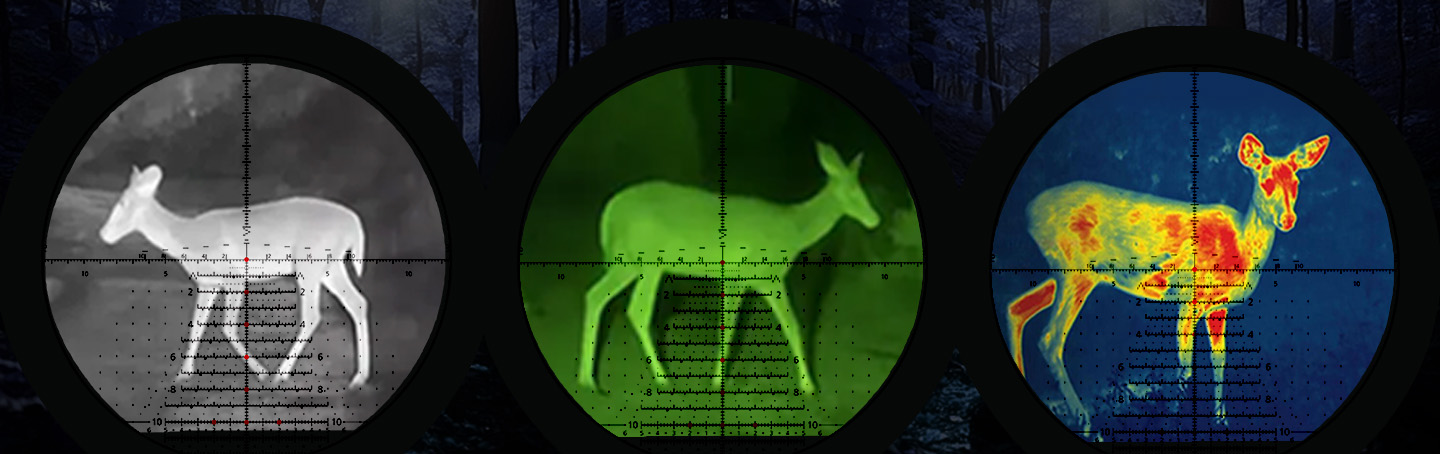

هـ) تحويل قطبية الصورة: تحويل القطبية بعد المعايرة التلقائية.

و) ضبط كسب الفيديو: ضبط كسب الفيديو بعد المعايرة التلقائية.

ز) ضبط السطوع: ضبط السطوع بعد المعايرة التلقائية.

ح) تراكب مسار التصويب بناءً على مخطط الإطلاق الفعلي.

2. التكيف البيئي

أ) درجة حرارة التشغيل: من -40 درجة مئوية إلى +60 درجة مئوية؛

ب) درجة حرارة التخزين: من -45 درجة مئوية إلى +70 درجة مئوية.
