تتوفر أنواع الأنابيب المذكورة أدناه بفوسفور أخضر أو ​​أبيض، وبطبقة رقيقة أو بدون طبقة. يُقيّم كل أنبوب بمعامل الجودة (FOM). يُحسب هذا المعامل بضرب نسبة الإشارة إلى الضوضاء في دقة مُكثّف الصورة. يُتيح معامل الجودة تقديرًا سريعًا لمستوى الأداء العام للأنبوب. سيُرفق بكل طلب ورقة مواصفات توضح خصائص الأنبوب ومدى توافقه مع المواصفات المُعلنة. إذا كنت مهتمًا، يُرجى التواصل معنا عبر واتساب أو بريدنا الإلكتروني الرسمي.

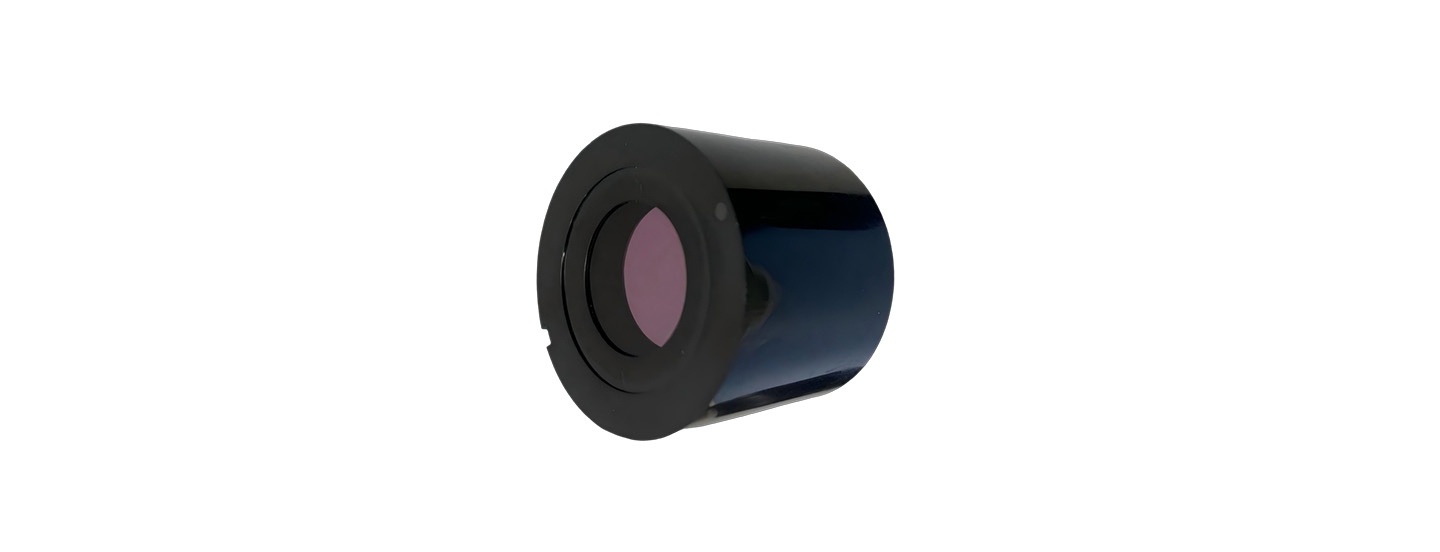

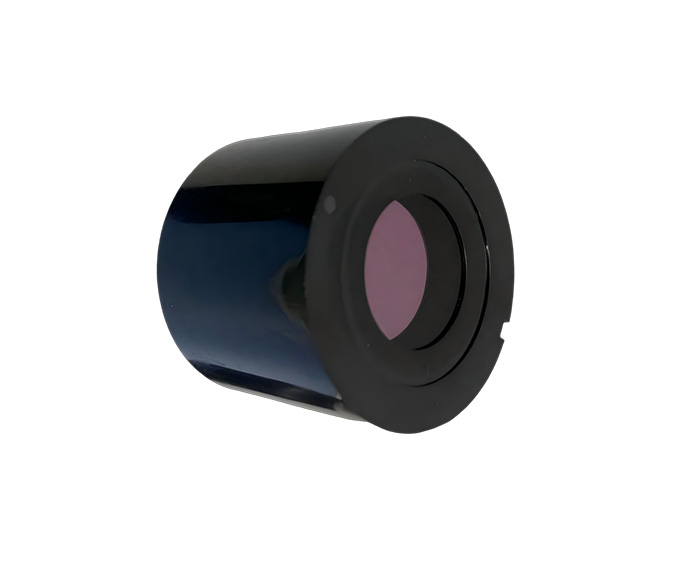

مواصفات مكثفات الصور سوبر الجيل الثاني

Technical parameters ：

ATOM-G2P-E245GC ATOM-G2P-E245GC ATOM-G2P-E245GC

Quality Factor (FOM) 1400 1600 1800

Sensitivity (μA/lm @2856K)（Minimum） 700 800 1000

Radiative Sensitivity（ mA/W @800nm)（Minimum） 55 65 85

Radiant sensitivity (mA/W @850nm) (Minimum) 35 50 75

Resolution (lp/mm) (Minimum) 60 64 64

High-light resolution (lp/mm @200lx) (Minimum) 36 36 36

Signal-to-noise ratio (Minimum) 22 25 28

Operating Voltage（V) 2.2~3.4 2.2~3.4 2.2~3.4

Operating Current (mA)（Maximum） 25 35 35

Brightness Uniformity (2856K) (Maximum) 3:1 3:1 3:1

Cathode effective diameter (mm) (Minimum) 17.5 17.5 17.5

Spectral response range (nm) 380~900 380~900 380~900

Power Supply non-Gated Gated Gated

Weight（g)（Maximum） 85 85 85

Power consumption (mW) (Maximum) 75 75 75

Reliability (h) (Minimum) 10000 10000 10000

Working illuminance range (lx) 1× 10⁻⁵ ~ 3× 10⁴ 1× 10⁻⁵ ~ 3× 10⁴ 1× 10⁻⁵ ~ 3× 10⁴

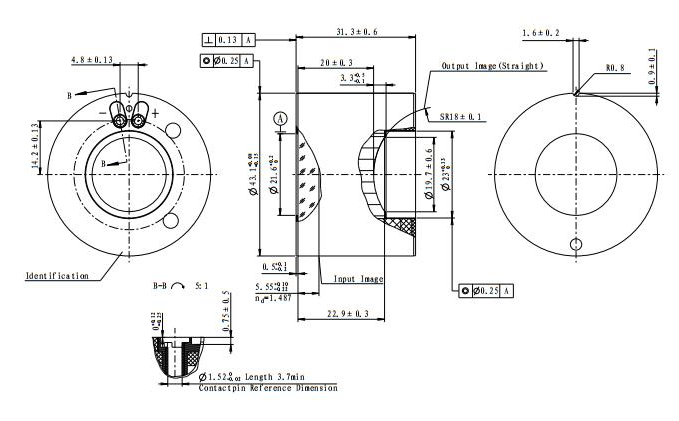

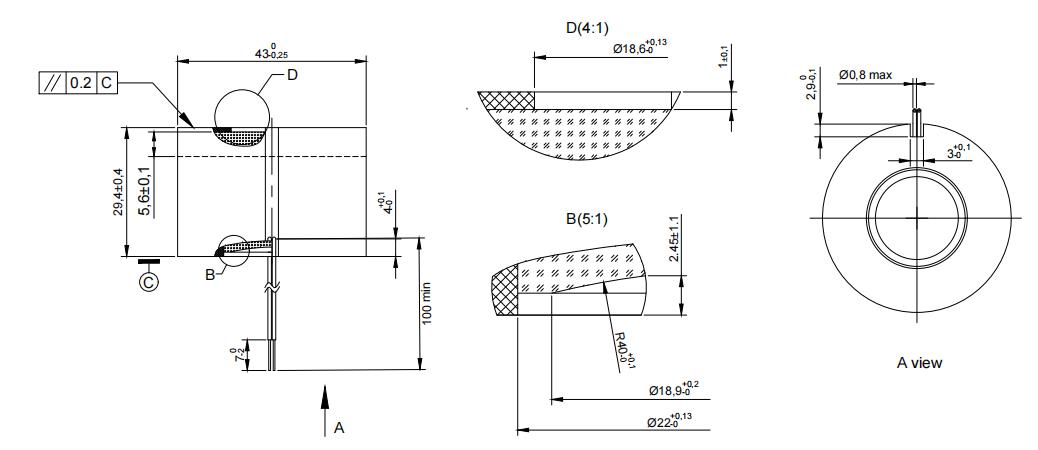

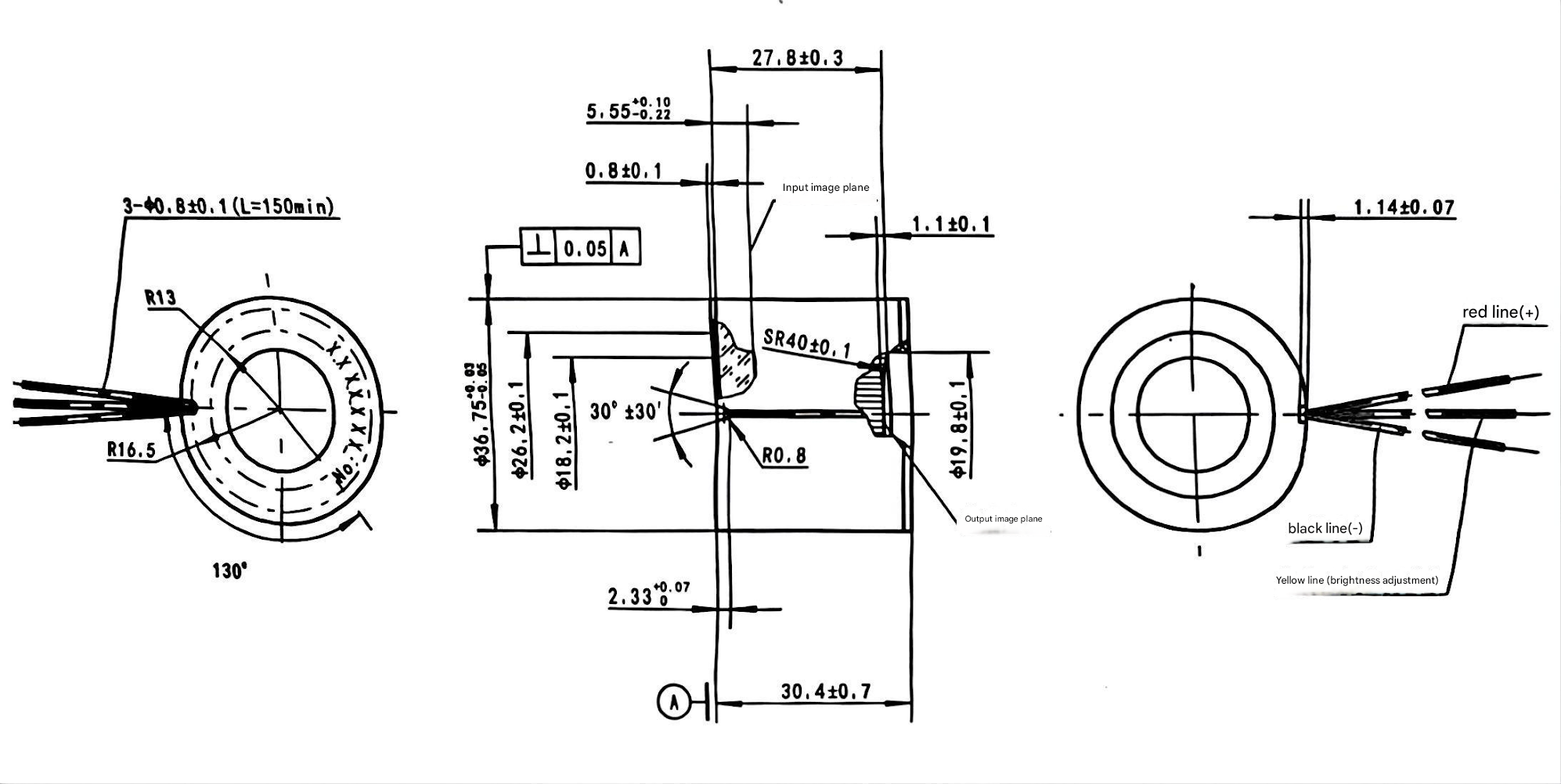

الأبعاد الهيكلية:

التطبيقات النموذجية:

مضخمات الصور

الجيل الأول

الجيل الأول: تم تطويره في الستينيات، ويستخدم هيكل اقتران الألياف البصرية المتسلسل ثلاثي المراحل. حجمه كبير وثقيل، يفتقر إلى لوحة القنوات الدقيقة (MCP)، ويعاني من تشوه في الصورة بنسبة 15%-25%، حساس للضوء القوي، سهل التلف، ومقاومته للضوء القوي ضعيفة. يعتمد على المبادئ الأساسية لتضخيم الضوء الموجود آلاف المرات، مما يتيح لك رؤية الأشياء بوضوح في الظلام. الأداء النموذجي لمضخمات الصور من الجيل الأول: زيادة السطوع 2×10⁴-3×10⁴ شمعة/متر مربع·لوكس⁻¹، والدقة 35 خط/مم.

الجيل الثاني

الجيل الثاني: تستخدم مكبرات الصور من الجيل الثاني كلًا من هياكل التركيز الكهروستاتيكي والتركيز القريب. يتم تقليل تشوه الصورة إلى 2%-3%، ويبلغ كسب السطوع حوالي 5×10⁴ قنديلة/متر مربع·لكس⁻¹ (نوع الأنبوب 18/18)، والدقة 30 خط/مم. تم تطوير الجيل الثاني في سبعينيات القرن الماضي، وقدم زيادة كبيرة في الأداء مقارنة بأنظمة الجيل الأول. تم تحقيق هذا التحسن في الأداء من خلال إضافة لوحة القنوات الدقيقة، والتي يُشار إليها عادةً باسم MCP. تعمل لوحة القنوات الدقيقة كمضخم للإلكترونات وتوضع مباشرة خلف المهبط الضوئي. تتكون MCP من ملايين الأنابيب الزجاجية القصيرة والمتوازية. عندما تمر الإلكترونات عبر هذه الأنابيب القصيرة، يتم إطلاق آلاف الإلكترونات الإضافية. عمر الجيل الثاني يتراوح بين 2000 إلى 4000 ساعة.

الجيل الثالث

الجيل الثالث: تم تطويره في الثمانينيات، ويستخدم كاثودات ضوئية من زرنيخيد الغاليوم (GaAs) وتقنية طبقة مقاومة لتغذية الأيونات العكسية، مما يزيد الحساسية بمقدار 4 إلى 8 مرات مقارنة بمكثفات الصور من الجيل الثاني (حتى 1400 ميكروأمبير/لومن)، ويضاعف العمر الافتراضي ثلاث مرات، ويحقق دقة تبلغ 50 خط/مم. عملية التصنيع معقدة ومكلفة، لكن الأداء يتحسن بشكل كبير. وهذا يجعل مكثفات الصور من الجيل الثالث الأعلى أداءً بين مكثفات الصور المتوفرة حالياً. أنظمة مكثفات الصور من الجيل الثالث لها عمر افتراضي يتجاوز 12,000 ساعة. وقد جهز الجيش الأمريكي بهذا الجيل من المنتجات خلال حرب الخليج، وظهرت النتائج بشكل أكثر وضوحاً.

الجيل الرابع

الجيل الرابع: تستخدم مكثفات الصورة من الجيل الرابع أحدث التقنيات مع أنبوب مضاعف الإلكترونات بدون طبقة فيلم ونظام تزويد الطاقة النبضي التلقائي، مما يحسن بشكل كبير نسبة الإشارة إلى الضوضاء والدقة، وينتج صوراً أوضح ويتيح التشغيل في نطاق أوسع من ظروف الإضاءة، إلا أن هذه التقنية لم تنتشر بالكامل بعد. ولا تزال بعض الشركات تحاول استخدام تسمية "الجيل الرابع" كوسيلة تسويقية، حيث تبيع منتجات مطابقة لمكثفات الصورة من الجيل الثالث التي تقدمها شركات أخرى بأسعار أقل بكثير.
