البناء ومبدأ العمل

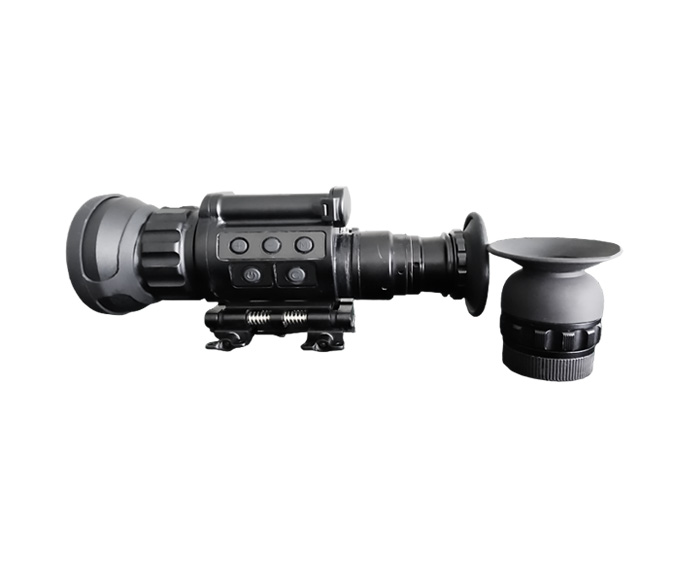

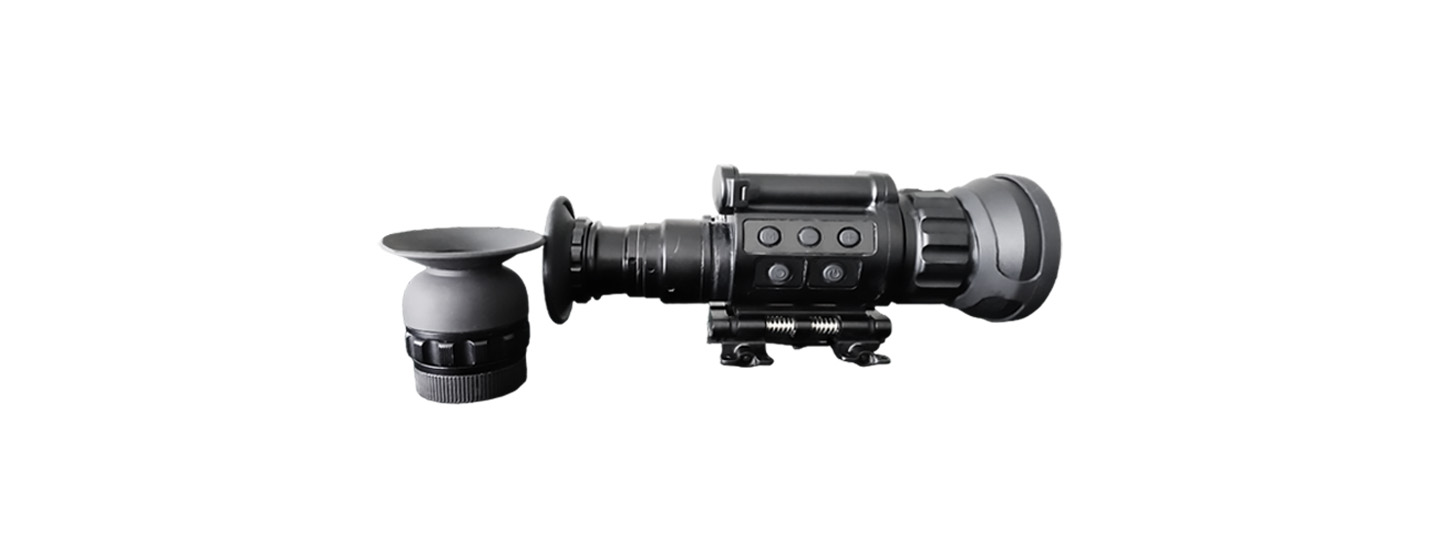

يتكون المنتج بشكل رئيسي من مجموعة عدسات شيئية، ومجموعة أساسية، ومجموعة عدسات عينية، ومجموعة قناع عين، وقاعدة توصيل مسدس مرآة. تتكون المجموعة الأساسية، كمكون أساسي، من جسم أساسي، ومجموعة كاشف، ومكون بطارية.

تكوين المنتج ووظائفه

1.مجموعة العدسات الموضوعية

تعتمد مجموعة العدسات الموضوعية على طريقة تعديل طول البؤرة المتحركة الخطية، وتدوير عجلة التركيز لتحقيق صورة واضحة من 20 مترًا إلى ما لا نهاية، مع كفاءة مريحة جيدة.

2.مجموعة الجسم الأساسية

المجموعة الأساسية مُجهزة بوحدة المستوى البؤري ومجموعة إمداد الطاقة، ويتصل طرفاها بمجموعة العدسات الشيئية ومجموعة العدسات العينية على التوالي. تُمثل مجموعة هيكل القاعدة مركز توصيل النظام. يُعزز التصميم المتكامل قوة توصيل مسدس المرآة بفعالية، ويُقلل من وصلة الختم، ويُحسّن موثوقية الجهاز بأكمله.

شغّل وحدة الأزرار الموجودة على السطح يدويًا لإجراء تبديل الطاقة، والتصحيح المنتظم، وتحويل القطبية الحرارية، وتكبير الصورة مرتين، وتحويل الوضع على المنتج.

3.مجموعة العدسات العينية

تتكون مجموعة العدسات العينية من مجموعة تثبيت OLED، وآلية ضبط المحور البصري، ونظام تصوير العدسة العينية. تتكون آلية ضبط المحور البصري من قاعدة توصيل للعدسة العينية، وحلقة ضغط قفل، ومسمار ضبط لتصحيح الإزاحة بين مركز شاشة OLED ومركز المحور البصري لنظام تصوير العدسة العينية. وتتمثل الوظيفة الرئيسية لمجموعة العدسات العينية في تحويل الصور على شاشة OLED لتتمكن العين البشرية من رؤيتها.

4.مجموعة أقنعة العين

عند استخدام البندقية، تضغط مجموعة قناع العين بإحكام على الطرف الأمامي لنطاق الضوء الأبيض لضمان عدم وجود تسرب للضوء عند التقاطع وتوفير حماية فعالة للمستخدم.

5.مقعد توصيل مسدس المرآة

مقعد توصيل البندقية المرآة هو آلية تثبيت سريعة من نوع بيكاتيني، متصلة بالبندقية عبر صفيحة ضغط ومثبتة بصامولة. يتميز هذا المقعد بوصلة موثوقة وسرعة في التحميل والتفريغ.

مبدأ العمل

تُقرّب العدسة الشيئية موجات الأشعة تحت الحمراء المستهدفة على كل عنصر حساس موجود في كاشف الأشعة تحت الحمراء. يقوم كاشف الأشعة تحت الحمراء بأخذ عينات من مُحرِّك التوقيت المُناسب لدائرة القراءة لتشكيل إشارة تناظرية مستمرة. تُضخَّم الإشارة بواسطة دائرة تحسين الصورة والتحكم، والتحويل التناظري إلى الرقمي، وتعويض عدم التجانس، وتحسين الصورة، لتُشكِّل إشارة فيديو قياسية وتُرسَل إلى شاشة OLED. تُكبَّر صورة العرض بواسطة العدسة العينية، وتُراقَب وتُوجَّه نحو الهدف.

المعايير الفنية والأداء الرئيسية

1.المؤشرات الفنية التكتيكية الرئيسية

الوزن: ≤ 1.35 كجم.

2.مسافة التأثير:

عند مستوى الرؤية الجوي القياسي (الرؤية > ٢٠ كم)، وفي درجة حرارة الغرفة.

في ظروف بيئية ذات رطوبة نسبية ≤ ٨٠٪، وفرق درجة الحرارة بين الهدف والخلفية ≥ ١٠ درجات مئوية:

للأهداف الرياضية الفردية: مسافة تحديد الهوية ≥ ١٠٠٠ متر؛

لأهداف المركبات المتحركة: مسافة تحديد الهوية ≥ ١٨٠٠ متر؛

3.كاشف الأشعة تحت الحمراء

النوع: كاشف أشعة تحت حمراء غير مبرد؛

الدقة: ١٢٨٠ × ١٠٢٤

نطاق الطول الموجي: ٨-١٤ ميكرومتر

حجم البكسل: ١٢ ميكرومتر

البعد الصافي: ≤ ٤٠ ميكرومتر

4.عدسة موضوعية

القطر: ٨٥ مم؛

البعد البؤري: f=٨٥ مم، f=١؛

نطاق التركيز البؤري: من ٥٠ مترًا إلى ما لا نهاية؛

مجال الرؤية: ١٠ درجات × ٧.٥ درجة (اسمي)

5.الشاشة والعدسة العينية

الشاشة: شاشة OLED ثنائية العدسات؛

دقة العرض: ≥1280×1024؛

مسافة حدقة العين عند مخرج العدسة: >45 مم.

6.الواجهات الخارجية

مخرج الفيديو: CCIR/PAL

واجهة الاتصال: منفذ تسلسلي RS232

7.مصدر الطاقة

البطارية: ٨ ساعات من الاستخدام؛

مصدر طاقة خارجي: يدعم مصدر طاقة خارجي.

8.الضوابط التشغيلية

مفتاح التشغيل: يُبدّل يدويًا بين وضع البطارية وإيقاف التشغيل ومصدر الطاقة الخارجي.

المعايرة التلقائية: تُفعّل المعايرة تلقائيًا عند التشغيل.

ضبط التركيز البصري: ضبط التركيز البصري آليًا.

تكبير الصورة إلكترونيًا: يُكبّر الصورة إلكترونيًا بعد المعايرة التلقائية.

تحويل قطبية الصورة: تحويل القطبية بعد المعايرة التلقائية.

ضبط كسب الفيديو: ضبط كسب الفيديو بعد المعايرة التلقائية.

ضبط السطوع: ضبط السطوع بعد المعايرة التلقائية.

تراكب مسار الاستهداف بناءً على مخطط الإطلاق الفعلي.
