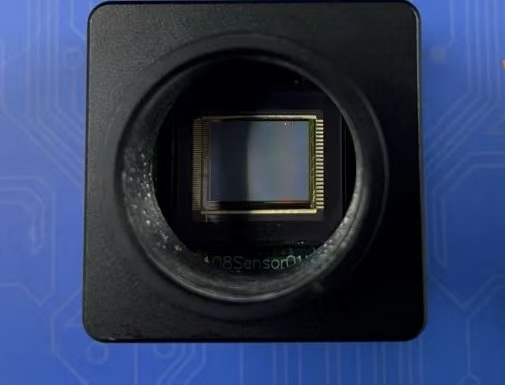

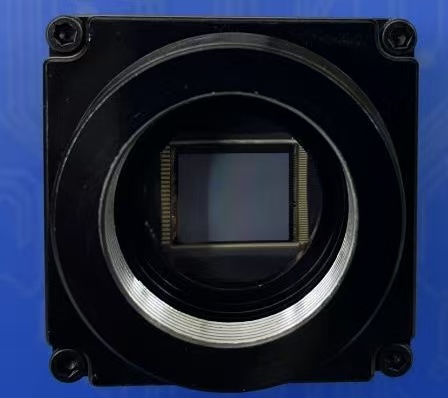

مكون التصوير CMOS صغير الضوء GS12542A

الوصف

تستخدم وحدة التصوير CMOS منخفضة الإضاءة GS12553A حساس صورة CMOS عالي الدقة ذو مصراع متدحرج، منخفض الضوضاء ومنخفض الإضاءة، لإنشاء كاميرا رقمية أحادية اللون عالية الدقة ومنتجة محليًا للظروف منخفضة الإضاءة. تتميز هذه الوحدة بالتعريض التلقائي، وتعويض العيوب، وتقنية تقليل الضوضاء ثلاثية الأبعاد، وتقنية المدى الديناميكي العالي (HDR)، وتعزيز الصورة، وحساسية عالية للاستجابة في نطاق الأشعة تحت الحمراء القريبة، وإخراج نافذ، وقدرة على اختراق الضباب. يمكن أن تصل أدنى إضاءة لها إلى 6.5 × 10⁻⁴ لوكس، ويمكن أن تصل تقنية CIS ذات الإضاءة الخلفية إلى 5 × 10⁻⁴ لوكس.

المواصفات

⚫ معزز بالأشعة تحت الحمراء القريبة

⚫ منخفض الضوضاء

⚫ عالي الدقة (Full HD)

⚫ رؤية ليلية في الإضاءة المنخفضة

⚫ اختراق الضباب

التطبيقات

⚫ المراقبة والرصد المثبتة على المركبات

⚫ الرؤية الآلية

⚫ المراقبة الأمنية

⚫ التتبع والتعرف

الخصائص

المستشعر: 9.7 ميكرومتر × 9.7 ميكرومتر، CMOS بحجم 1 بوصة

الدقة: 1280 (أفقي) × 1024 (عمودي)

سعة البئر الكاملة: 6 آلاف إلكترون (الكسب العالي)، 50 ألف إلكترون (الكسب المنخفض)

ضوضاء القراءة: 1.5 إلكترون (الكسب العالي)

معدل الإطار: 30 هرتز / 60 هرتز

الضوضاء النمطية الثابتة: 1.5 وحدة أقل أهمية

عدم انتظام الاستجابة الضوئية: ≤2%

النطاق الديناميكي: ≥80 ديسيبل (النطاق الديناميكي العالي HDR)، ≥68 ديسيبل (بدون HDR)

تصحيح البكسل المعيب: نعم

الغالق الإلكتروني: غالق متدحرج

الكسب: 0-24 ديسيبل

إخراج الفيديو: CameraLink

أحادي اللون / ملون: أحادي اللون

سرعة ساعة الإخراج: 50 ميغاهرتز

أقل إضاءة: 6.5×10^-4 لوكس، 5×10^-4 لوكس (مستشعر مضاء من الخلف، اختبار ميداني في ووههاي، البعد البؤري 35 مم @ F1.4)

مدخل الطاقة: 4 - 6 فولت

استهلاك الطاقة: ≤2 واط

درجة حرارة التشغيل: -55℃ إلى +70℃

موضع المستشعر: مركز هندسي هيكلي

الموثوقية: اهتزاز عشوائي، صدمة

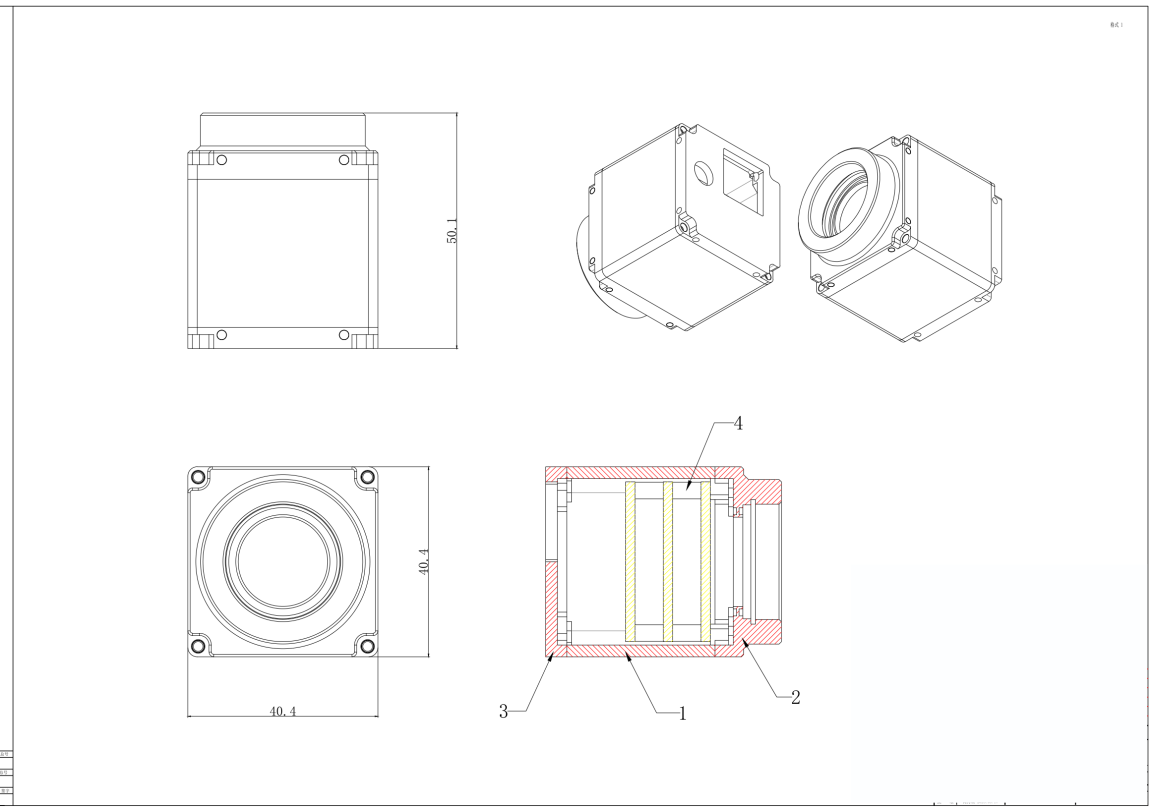

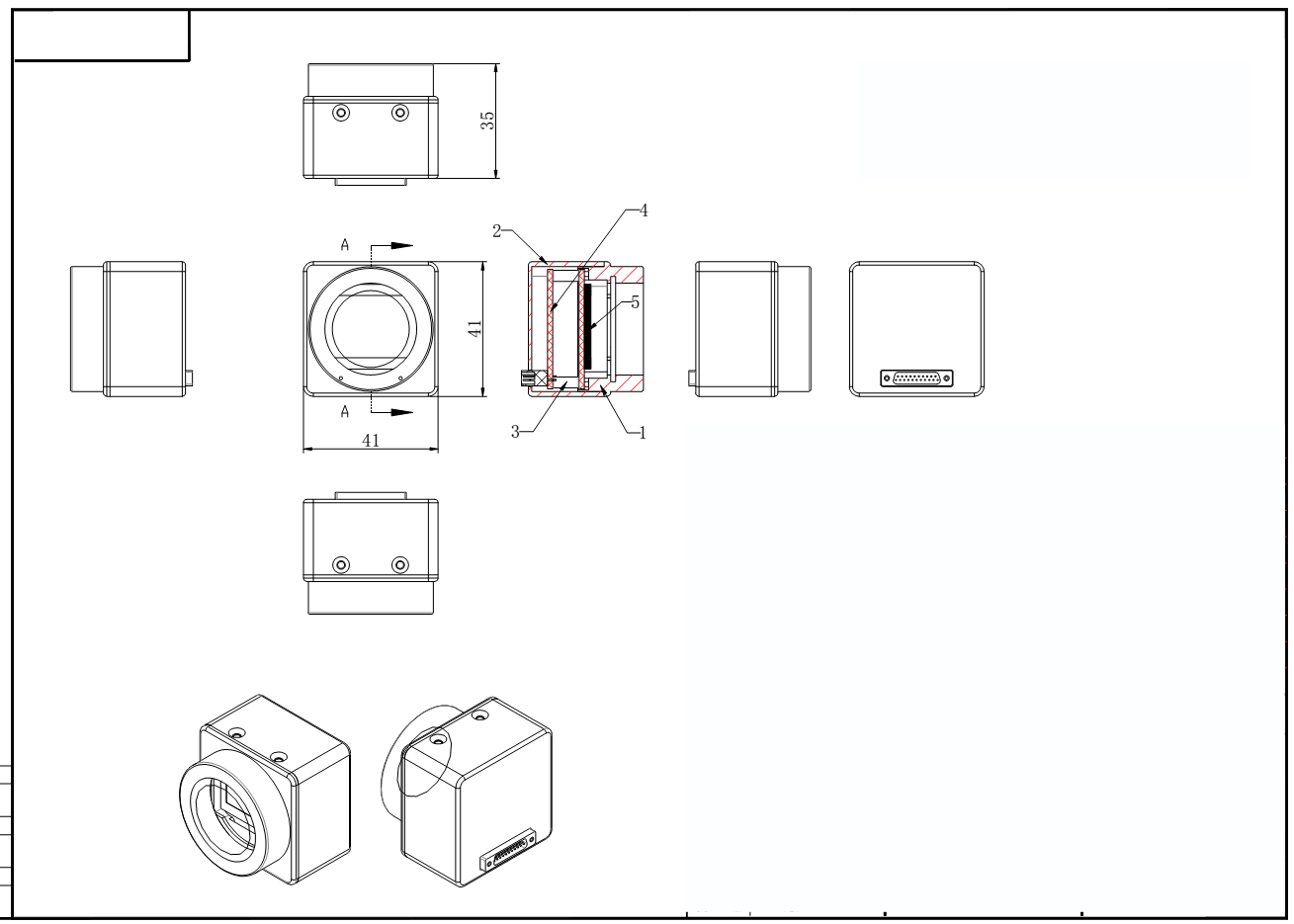

المخططات البُعدية

الحزمة

تعريف الأطراف

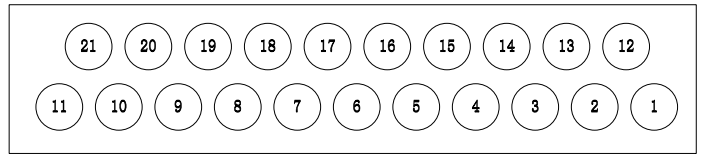

توزيع الواجهة



تعريف الأطراف

الواجهة وصف الإشارة اسم الإشارة

21 ساعة كاميرا لينك السالبة CL_CLK-

20 ساعة كاميرا لينك الموجبة CL_CLK+

19 كاميرا لينك TX3 السالبة CL_TX3-

18 كاميرا لينك TX3 الموجبة CL_TX3+

17 كاميرا لينك TX2 السالبة CL_TX2-

16 كاميرا لينك TX2 الموجبة CL_TX2+

15 كاميرا لينك TX1 السالبة CL_TX1-

14 كاميرا لينك TX1 الموجبة CL_TX1+

13 كاميرا لينك TX0 السالبة CL_TX0-

12 كاميرا لينك TX0 الموجبة CL_TX0+

11 إشارة إرسال RS422 السالبة DI-

10 إشارة إرسال RS422 الموجبة DI+

9 إشارة استقبال RS422 السالبة RO-

8 إشارة استقبال RS422 الموجبة RO+

7 أرضي الإشارة GND

6 إشارة محجوزة Reserved

5 إشارة محجوزة Reserved

4 إشارة محجوزة Reserved

3 إشارة محجوزة Reserved

2 أرضي GND

1 مدخل الطاقة +5V VCC_IN

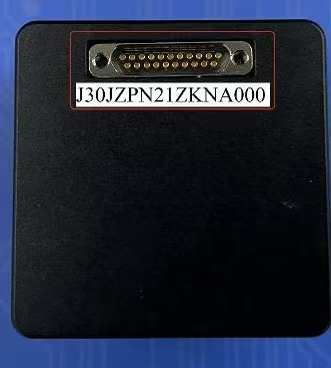

ملاحظة: الموصل المستخدم في المكوّن هو الموصل الأنثوي J30JZPN21ZKNA000 من شركة شنشي هوا دا، كما هو موضح في الشكل.

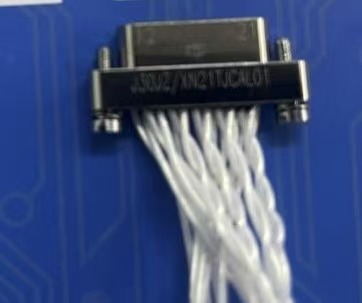

الموصل الذكري المطابق هو J30JZ/XN21TJCAL01، كما هو موضح في الشكل أدناه.

مكون التصوير الدقيق GS12554A بتقنية CMOS

الوصف

يستخدم نموذج التصوير GS12554A بتقنية CMOS منخفضة الإضاءة حساس صورة CMOS عالي الدقة ذو مصراع متدحرج، منخفض الضوضاء ومنخفض الإضاءة، لإنشاء كاميرا رقمية أحادية اللون عالية الدقة ومنتجة محليًا تعمل في ظروف الإضاءة المنخفضة. يتميز هذا النموذج بالتعريض التلقائي، تعويض العيوب، تقليل الضوضاء ثلاثي الأبعاد، النطاق الديناميكي العالي (HDR)، تحسين الصورة، حساسية استجابة عالية للأشعة تحت الحمراء القريبة، إخراج مخصص للنوافذ، وقدرات اختراق الضباب. يمكن أن تصل الإضاءة الدنيا إلى 6.5×10⁻⁴ لوكس، ويمكن أن يصل حساس الصورة الخلفي الإضاءة (CIS) إلى 5×10⁻⁴ لوكس.

المواصفات

⚫ معزز بالأشعة تحت الحمراء القريبة

⚫ منخفض الضوضاء

⚫ عالي الدقة (Full HD)

⚫ رؤية ليلية في الإضاءة المنخفضة

⚫ اختراق الضباب

التطبيقات

⚫ المراقبة والرصد المثبتة على المركبات

⚫ الرؤية الآلية

⚫ المراقبة الأمنية

⚫ التتبع والتعرف

الخصائص

المستشعر: 9.7 ميكرومتر × 9.7 ميكرومتر، CMOS بحجم 1 بوصة

الدقة: 1280 (أفقي) × 1024 (عمودي)

سعة البئر الكاملة: 6 آلاف إلكترون (الكسب العالي)، 50 ألف إلكترون (الكسب المنخفض)

ضوضاء القراءة: 1.5 إلكترون (الكسب العالي)

معدل الإطار: 30 هرتز / 60 هرتز

الضوضاء النمطية الثابتة: 1.5 وحدة أقل أهمية

عدم انتظام الاستجابة الضوئية: ≤2%

النطاق الديناميكي: ≥80 ديسيبل (النطاق الديناميكي العالي)، ≥68 ديسيبل (غير النطاق الديناميكي العالي)

تصحيح البكسلات المعيبة: نعم

الغالق الإلكتروني: غالق متدحرج

الكسب: 0-24 ديسيبل

مخرج الفيديو: CameraLink / OLED

أحادي اللون / ملون: أحادي اللون

سرعة ساعة الإخراج: 50 ميغاهرتز

أقل إضاءة: 6.5×10⁻⁴ لوكس، 5×10⁻⁴ لوكس (مستشعر مضاء من الخلف، قياس ميداني في وُهاي، البعد البؤري 35 مم @ F1.4)

مدخل الطاقة: 4 - 6 فولت

استهلاك الطاقة: ≤1.5 واط

درجة حرارة التشغيل: -40℃ إلى +60℃

موضع المستشعر: مركز هندسي هيكلي

الموثوقية: اهتزاز عشوائي، صدمة

المخططات البُعدية

الحزمة

تعريف الأرجل

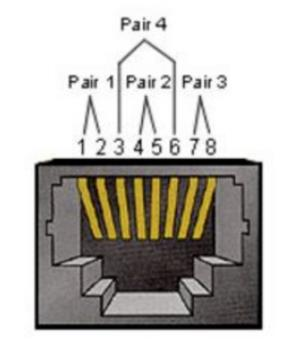

توزيع الواجهة

تعريف الأرجل

Pin Number Pin Name Function Description

PIN1 TX_D1+ Transmit Data +

PIN2 TX_D1- Transmit Data-

PIN3 RX_D2+ Receive Data +

PIN4 BI_D3+ Bidirectional Data +

PIN5 BI_D3- Bidirectional Data-

PIN6 RX_D2- Receive Data-

PIN7 BI_D4+ Bidirectional Data +

PIN8 BI_D4- Bidirectional Data-

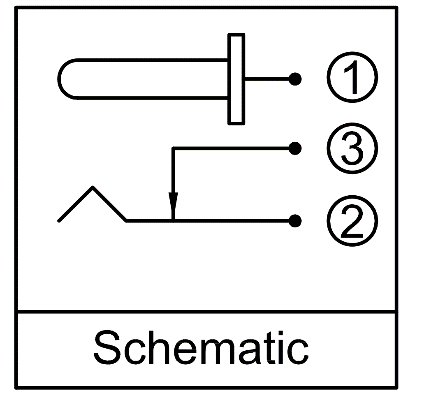

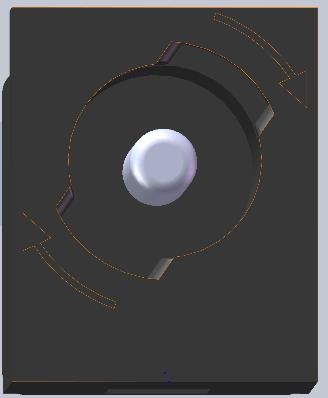

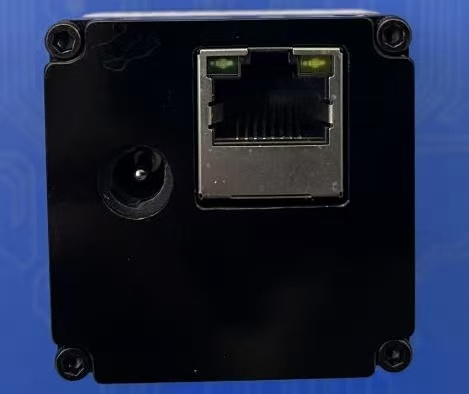

ملاحظة: موصل الطاقة المستخدم في هذا المكون هو PowerJACK قياسي. يُظهر المخطط التفصيلي والرسومي في الأشكال. قطر الدبوس المركزي هو 2 مم. جهد دخل المكون هو 5 فولت، وأقصى تيار هو 0.4 أمبير. لا يدعم التوصيل الساخن!

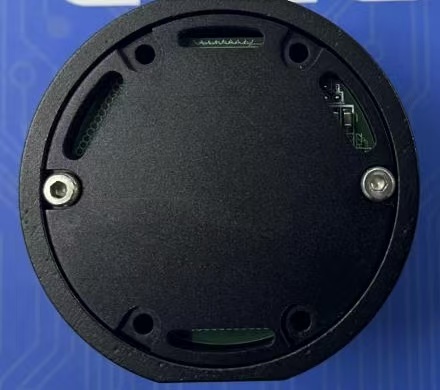

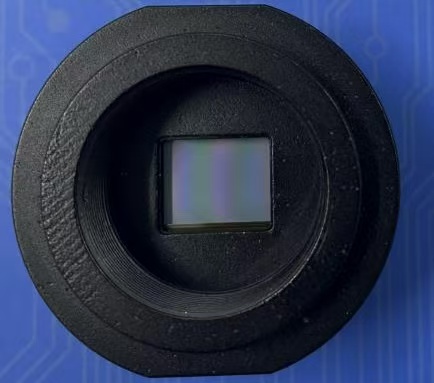

مكون التصوير الدقيق GS12554A بتقنية CMOS

الوصف

يستخدم وحدة التصوير منخفضة الإضاءة GS12554A مستشعر صورة CMOS عالي الدقة ذو غالق متدحرج، منخفض الضوضاء ومنخفض الإضاءة، لإنشاء كاميرا رقمية أحادية اللون عالية الدقة ومنتجة محليًا ومخصصة للإضاءة المنخفضة. تتميز هذه الوحدة بالتعريض التلقائي، وتعويض العيوب، وتقليل الضوضاء ثلاثي الأبعاد، وتقنية المدى الديناميكي العالي (HDR)، وتعزيز الصورة، وحساسية عالية للاستجابة في نطاق الأشعة تحت الحمراء القريبة، وإمكانية إخراج النوافذ، وقدرات اختراق الضباب. يمكن أن تصل الإضاءة الدنيا إلى 6.5×10⁻⁴ لوكس، ويمكن أن يصل مستشعر الصور الخلفي الإضاءة (CIS) إلى 5×10⁻⁴ لوكس.

المواصفات

⚫ معزز بالأشعة تحت الحمراء القريبة

⚫ منخفض الضوضاء

⚫ عالي الدقة (Full HD)

⚫ رؤية ليلية في الإضاءة المنخفضة

⚫ اختراق الضباب

التطبيقات

⚫مناظير البنادق

⚫خوذة فردية

⚫مناظير

الخصائص

المستشعر: 9.7 ميكرومتر × 9.7 ميكرومتر، CMOS بحجم 1 بوصة

الدقة: 1280 (أفقي) × 1024 (عمودي)

سعة الإلكترونات الكاملة: 6 كيلو إلكترون (كسب عالي)، 50 كيلو إلكترون (كسب منخفض)

ضوضاء القراءة: 1.5 إلكترون (كسب عالي)

معدل الإطارات: 30 هرتز / 60 هرتز

الضوضاء الثابتة للنمط: 1.5 وحدة أقل أهمية

عدم انتظام الاستجابة الضوئية: ≤2%

النطاق الديناميكي: ≥80 ديسيبل (HDR)، ≥68 ديسيبل (غير HDR)

تصحيح البكسل التالف: نعم

الغالق الإلكتروني: غالق متدرج

الكسب: 0-24 ديسيبل

مخرج الفيديو: CameraLink / OLED

أحادي اللون / ملون: أحادي اللون

سرعة ساعة الإخراج: 50 ميغاهرتز

أدنى إضاءة: 6.5×10⁻⁴ لوكس، 5×10⁻⁴ لوكس (مستشعر خلفي الإضاءة، اختبار ميداني في ووههاي، طول البؤرة 35 مم @ F1.4)

مدخل الطاقة: 4 - 6 فولت

استهلاك الطاقة: ≤1.5 واط

درجة حرارة التشغيل: -40℃ إلى +60℃

موضع المستشعر: المركز الهندسي البنيوي

الموثوقية: اهتزاز عشوائي، صدمات

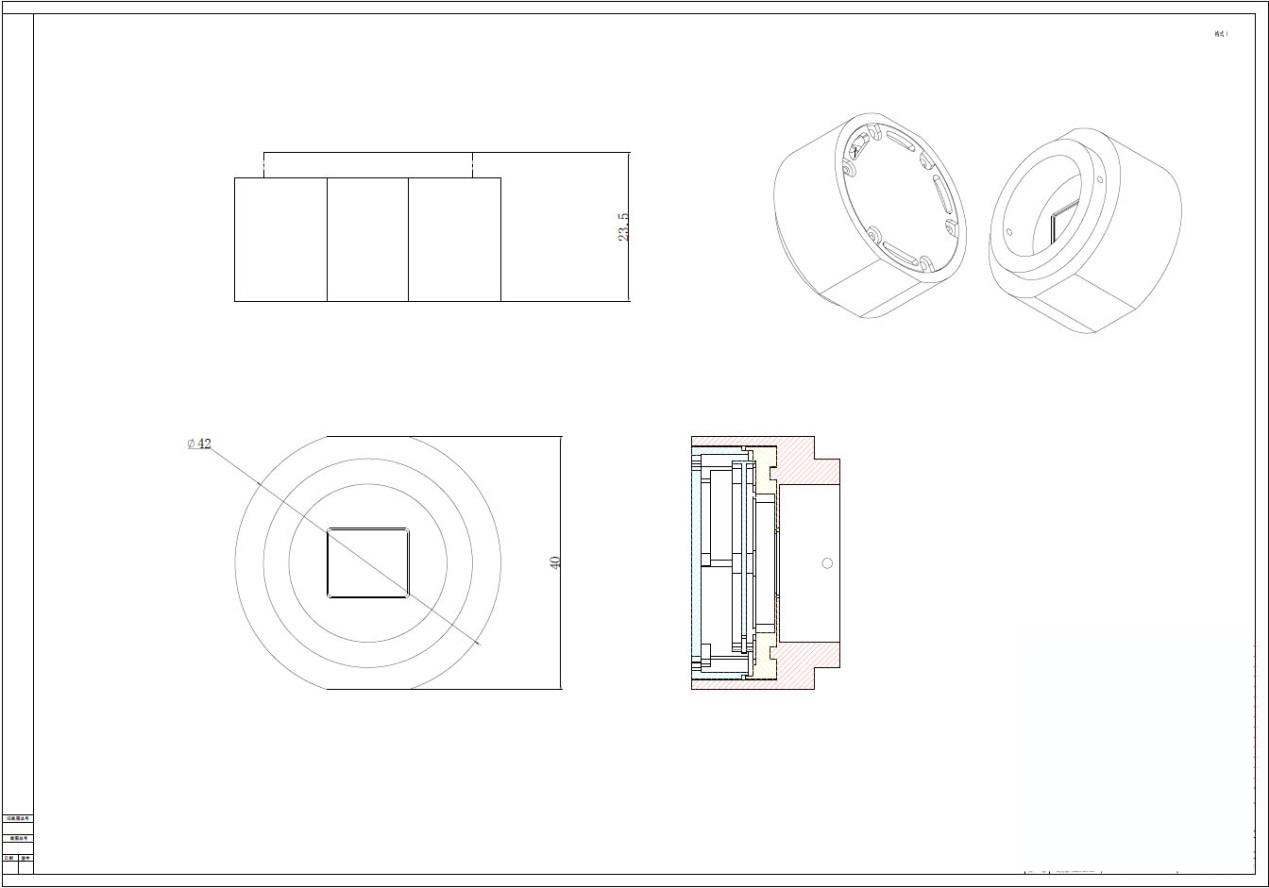

المخططات البُعدية

الحزمة

تعريف الأرجل

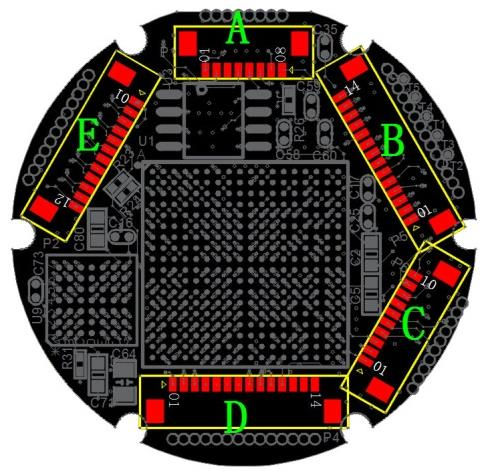

توزيع الواجهة

تعريف الأرجل

رقم الدبوس اسم الدبوس وصف الوظيفة

A01 FPGA_TCK إشارة ساعة التصحيح (Debug Clock)

A02 GND أرضي

A03 FPGA_TDO إخراج بيانات التصحيح

A04 +3.3VD مصدر طاقة 3.3 فولت

A05 FPGA_TMS إدخال إشارة اختيار وضع التصحيح

A06 NC غير مستخدم

A07 FPGA_TDI إدخال بيانات التصحيح

A08 GND أرضي

B01 P_DATA8 إشارة بيانات العرض

B02 P_DATA9 إشارة بيانات العرض

B03 P_DATA10 إشارة بيانات العرض

B04 P_DATA11 إشارة بيانات العرض

B05 P_DATA12 إشارة بيانات العرض

B06 P_DATA13 إشارة بيانات العرض

B07 P_DATA14 إشارة بيانات العرض

B08 P_DATA15 إشارة بيانات العرض

B09 P_PCLK إشارة ساعة العرض

B10 P_HSYNC إشارة التزامن الأفقي للعرض

B11 P_SDA إشارات I2C للعرض

B12 P_SCL إشارة ساعة I2C للعرض

B13 GND أرضي

B14 VCC_P مصدر طاقة العرض

C01 P_DATA0 إشارة بيانات العرض

C02 P_DATA1 إشارة بيانات العرض

C03 P_DATA2 إشارة بيانات العرض

C04 P_DATA3 إشارة بيانات العرض

C05 P_DATA4 إشارة بيانات العرض

C06 P_DATA5 إشارة بيانات العرض

C07 P_DATA6 إشارة بيانات العرض

C08 P_DATA8 إشارة بيانات العرض

C09 P_REST إشارة إعادة ضبط العرض

C10 P_DE إشارة تمكين بيانات العرض

D01 GND أرضي

D02 GPIO1_IN توسيع الوظائف 1

D03 GPIO0_IN توسيع الوظائف 0

D04 RS422_TX_P نقل بيانات RS422 موجب

D05 RS422_TX_N نقل بيانات RS422 سالب

D06 RS422_RX_N إرسال/استقبال RS422 سالب

D07 RS422_RX_P إرسال/استقبال RS422 موجب

D08 EXT-SYNC إدخال مزامنة خارجي

D09 GND أرضي

D10 GND أرضي

D11 GND أرضي

D12 VCC_IN إدخال طاقة 5 فولت

D13 VCC_IN إدخال طاقة 5 فولت

D14 VCC_IN إدخال طاقة 5 فولت

E01 GND أرضي

E02 LVDSCAM_D3_P إخراج بيانات CameraLinkD3 موجب

E03 LVDSCAM_D3_N إخراج بيانات CameraLinkD3 سالب

E04 LVDSCAM_D2_P إخراج بيانات CameraLinkD2 موجب

E05 LVDSCAM_D2_N إخراج بيانات CameraLinkD2 سالب

E06 LVDSCAM_D1_P إخراج بيانات CameraLinkD1 موجب

E07 LVDSCAM_D1_N إخراج بيانات CameraLinkD1 طرف سالب

E08 LVDSCAM_D0_P إخراج بيانات CameraLinkD0 طرف موجب

E09 LVDSCAM_D0_N إخراج بيانات CameraLinkD0 طرف سالب

E10 LVDSCAM_CK_P إشارة ساعة إخراج CameraLink طرف موجب

E11 LVDSCAM_CK_N إشارة ساعة إخراج CameraLink طرف سالب

E12 GND أرضي
